3、ZRQZ系列自潤球鉸
支座 本系列
支座主要分為自潤球鉸
支座和減震自潤球鉸
支座，下面對其進行分類介紹。
3.1自潤球鉸
支座

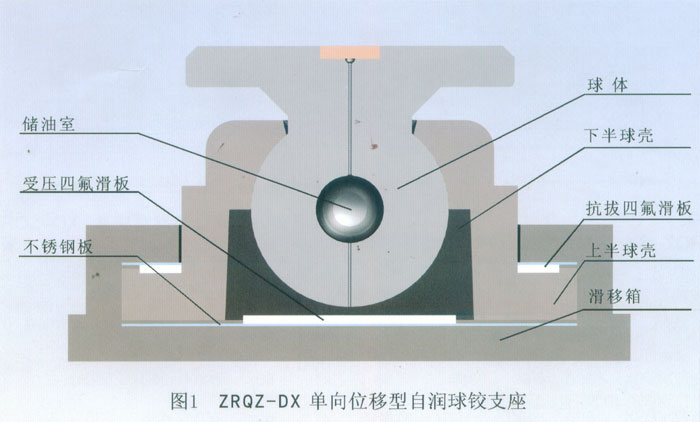

此類支座分為固定型、單向位移型和雙向位移型，支座結構如圖1。其主要由球體、上半球殼、下半球殼、抗拔聚四氟乙烯滑板、受壓聚四氟乙烯滑板、不銹鋼板和滑移箱組成。其中球體內部開有儲油室和油路，用于儲存和輸送潤滑脂液，依靠裝置本身的調節功能保證接觸面始終處于潤滑狀態，所用潤滑脂液為耐高溫無揮發的綠色材質。本類支座可通過球體．與上、下半球殼之間的轉動實現較大轉角（常用值為0.02~O.lOrad），在工作過程中支座沿著滑移箱滑道滑動實現水平位移。
豎向壓力的傳遞是通過球體，下半球殼，受壓聚四氟乙烯滑板，不銹鋼板依次疊加傳至滑移箱底板。
豎向拔力的傳遞是通過球體與上半球殼的接觸面將作用于球體上的上拔力傳至上半球殼，再由上半球殼與滑移箱之間的抗拔四氟滑板和不銹鋼板將力傳至滑移箱頂板。
水平力的傳遞是通過球體與上、下半球殼之間的接觸面將水平力分別傳至上、下半球殼，上、下半球殼的豎向位置相對固定，因此在水平力傳遞時可以將上、下半球殼看成是一個整體，水平力通過這個整體傳至滑移箱側壁根部。
固定型自
球鉸支座不設滑移箱。

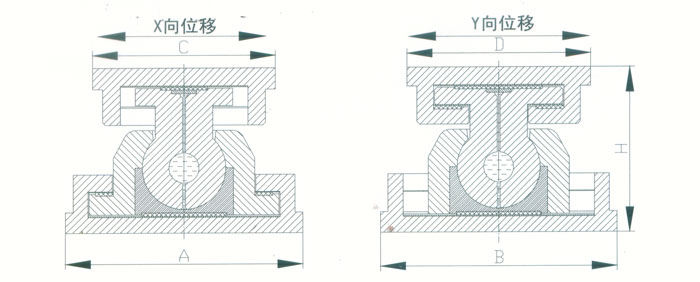

3.1.1雙向位移型自潤
球鉸支座

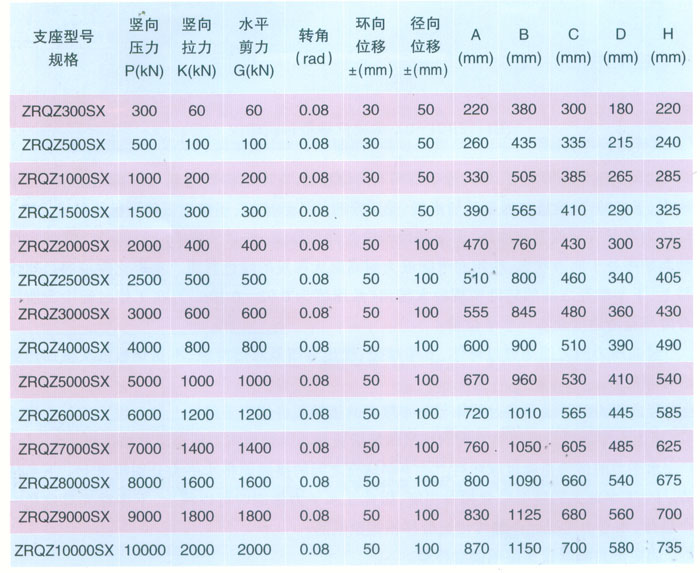

ZRQZ-SX雙向位移型自潤
球鉸支座參數表

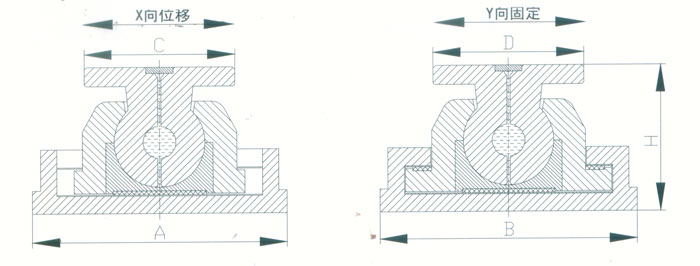

3.1.2單向位移型自潤
球鉸支座

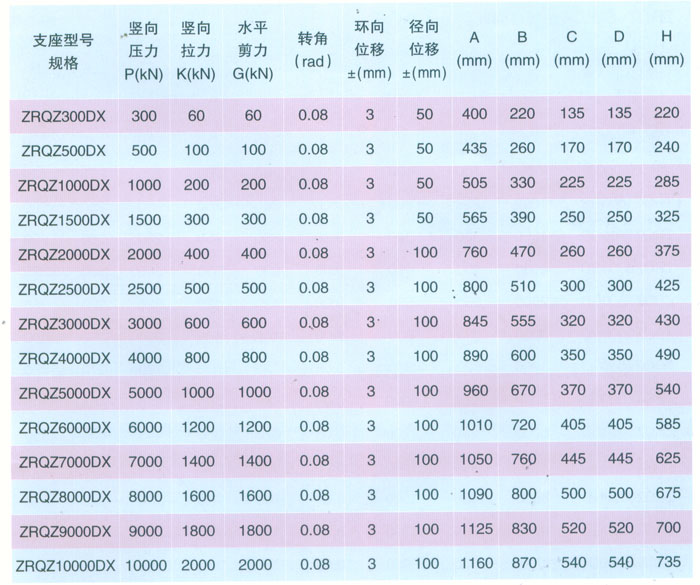

ZRQZ-DX單向位移型自潤
球鉸支座參數表 表2

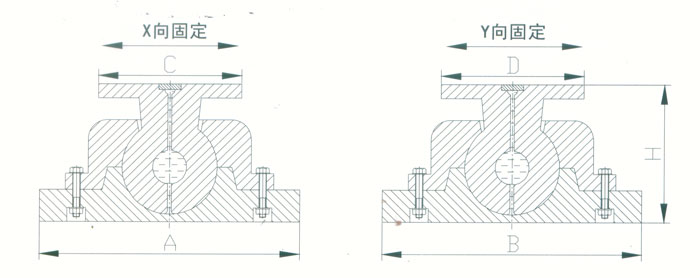

3.1.3固定型自潤
球鉸支座

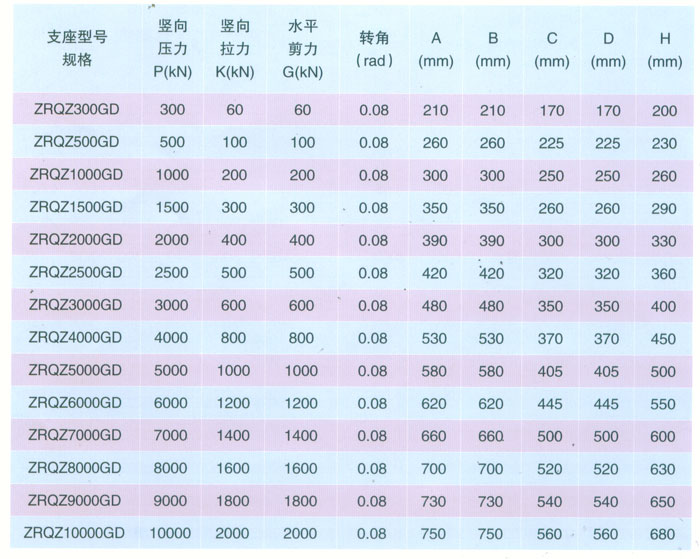

ZRQZ-GD固定型自潤
球鉸支座參數表 表3
