6.2抗彎阻尼減震隔振球鉸
支座

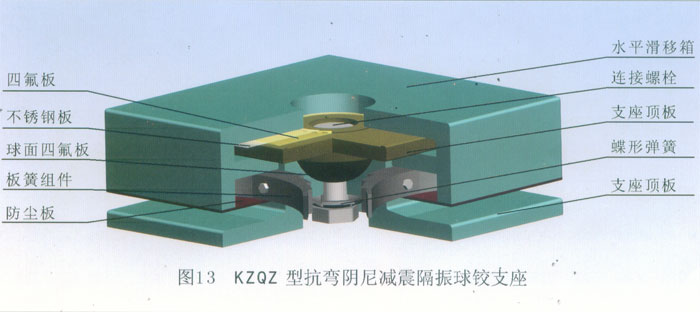

支座結構如圖13所示。
支座由水平滑移箱、連接螺栓、
支座頂板、蝶形彈簧、四氟板、不銹鋼板、球面四氟板、板簧組件、
支座底板和防塵板組成。支座頂板和支座底板之間設有球面四氟滑板，通過支座頂板和支座底板之間的相對轉動實現萬向轉角。水平滑移箱與支座頂板之間設有不銹鋼板和聚四氟乙烯滑板減小摩擦系數，板簧組件根據剛度和位移量要求進行設計，起到緩沖吸震和阻尼的作用。連接螺栓的螺母與支座底板之間設有蝶形彈簧，能夠減小豎向沖力對支座造成的破壞。此類支座豎向尺寸小可根據需要進行選擇。
豎向壓力的傳遞是通過水平滑移箱、不銹鋼板、四氟滑板、支座頂板、球面四氟板依次疊加傳至支座底板。
豎向拔力的傳遞是通過水平滑移箱與支座頂板之間的不銹鋼板和聚四氟乙烯滑板將力傳至支座頂板，再由支座頂板與支座底板之間的連接螺栓和蝶形彈簧將力傳至支座底板。
水平力的傳遞是通過水平滑移箱側壁將力傳1至支座頂板，再由支座頂板與支座底板之間的球型配合面?zhèn)髦恋装濉?BR>
