5.2單向位移型幕墻專用球鉸支座

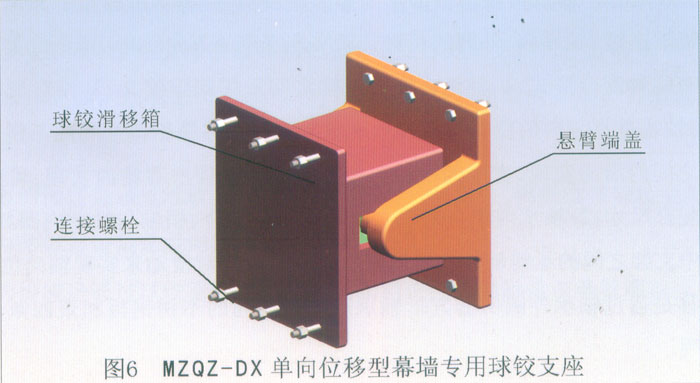

支座結構如圖6。其主要由懸臂端蓋、連接銷軸、萬向軸承內圈、萬向軸承外圈、軸承座、聚四氟乙烯滑板、不銹鋼板、球鉸滑移箱和連接螺栓組成。此類支座的軸承內圈與連接銷軸之間是過盈配合。支座通過球鉸滑移箱內萬向軸承的轉動實現萬向轉角，釋放彎矩、扭矩；軸承座沿著球鉸滑移箱內部的滑道實現位移功能，達到釋放水平力的效果。
豎向壓力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至懸臂端蓋。
豎向拔力的傳力過程是豎向壓力的逆行過程。
水平力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至懸臂端蓋。
